konstruk?n? prvky revolver?

[maldigola]

..ten je na prodej-http://www.egun.de/market/item.php?id=2018626

[Black Powder]

Starr Arms Sigle Action

[maldigola]

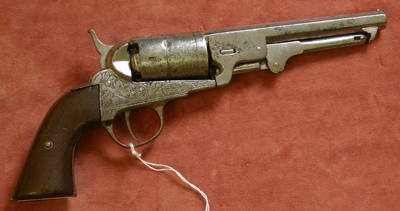

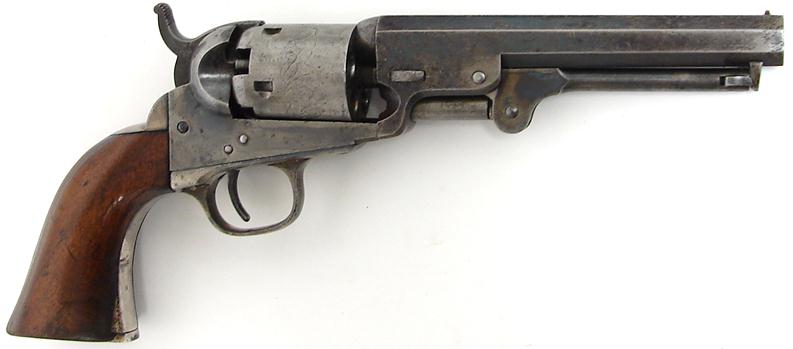

rád bych demonstroval rozdíly ve vkusu a tedy i v mentalitě na třech profesionálně provedených zbraních jednoho typu.
Americký model vyjadřuje pragmatismus a preferuje výkon
Evropský model vyjadřuje smysl pro detail
Japonský model působí dojmem,jako by odmítal nebo nechápal západní pojetí ergonomie.

[raduzs]

vystizne.

[SINCITYMAN]

No obávám se že japonský model nechápe ani pojem souosost hlavně a komor....

[JirkaS]

sincityman: neboj, chápe ... ten válec je kónickej

[SINCITYMAN]

Nemůžu si pomoct,sice vím že mám oko z kašparovy krávy,ale je to celé nějaké nakřivo....

[maldigola]

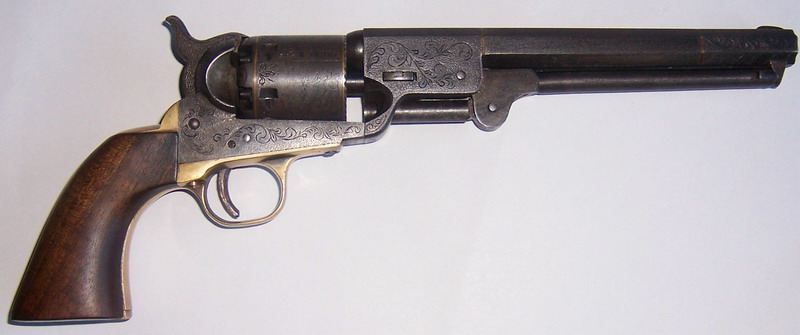

tohle je Colt z aukce v Dorotheu,3.12.08,č.122,začal na 300E a prodal se
za 563,-E.
No a jak se zdá,tak je taky nějak ohnutý nahoru.Viděl jsem to na obrázku už vícekrát,možná že to nemá správně doražený klínek,a nebo,což by bylo moc zlé,je tam ohnutá osa válce.No nevím,bude to asi nějaký druh opotřebení,na který si sběratel bude asi muset dát pozor.
------------------------------------------------------------------------------------

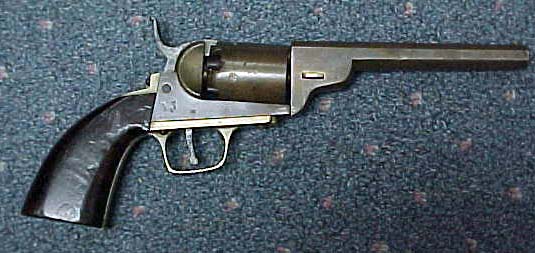

K tomu Japonci:Copy of a Baby Dragoon, hand turned cylinder, caliber is more or less .35 percussion, no rifled barrel, made so about 1852 - 1855

....jinak u toho Japonce je podivná hranatost,jakoby záliba v hranatosti -lučík je hranatý,spoušť je hranatá,přechod mezi hlavní a válcem je hranatý a hranaté je i spojení pažby s rámem u kohoutu,kde to může být i nepříjemné,o pažbě nemluvě,ta vypadá dokonce naprosto neuměle,ovšem zde je to záměr.Když si představíme,jak vypadá zbroj samuraje,tak to do sebe esteticky zapadá.
U nás platí,že krása je souměrnost,ve smyslu vzájemného souladu.
Latinsky krásný=formosus,tak nějak to lze vyjádřit.Takže básně se nám rýmují když slova končí stejně,v hudbě vytváříme soulady tak,že znějí jako melodie a navíc některé typy souladů,vycházející ze základních geometrických tvarů jako je koule,trojúhelník,čtverec atd.považujeme za klasické,neboť to odpovídá kráse antické architektury.
No a podle toho by měl okraj zadní části rámu být souběžný s okraji rámu,válce a hlavně vpředu,tedy svisle kolmo na osu válce.Místo toho oni ten zadní okraj sešikmili do ostého úhlu,takže je to celé rozhozené a nepřirozené.
Funkce-Japonci nějak nepříliš chápou nutnost aretace.I zde se vybrání pro aretační západku zdají jakési jiné,než mají být. Navíc z popisu je zřejmé,že i ráže je podivná - .35 a bez drážek v hlavni.

[maldigola]

Webley a největší revolverový náboj .577,pro který bylo vyrobeno asi 100 kusů revolveru Webley.

[lefošák]

přidávám již zmiňovaný javelle, Nechtějte po mě prosimvás abych ho rozebíral.

[maldigola]

//původní sdělení//
Rád bych navázal na předchozí příspěvky,tentokrát poznámkou o rekonstrukci perkusního revolveru Colt,resp. jeho belgického klonu.
Když jsem ho koupil,fungoval skvěle,pak se ulomila aretační západka.
Oprava aretační západky-
popis součástky:
Aretierklinke-je pružná páka,pružící do boku.Jde o páku z 3mm silné oceli otočnou kolem vlastní osy 3mm prům.,na jednom rameni na konci má oválný výběžek pro vybrání ve válci,z opačné strany výběžek pro listovou tlač.pružinu , druhé rameno vybíhá šikmo směrem k ose kohoutu.Téměř po celé délce je součástka profrézována,takže zůstávají dvě branže vůči sobě pružící.
Komentář-z uvedeného vyplývá,že jde o výrobek z nějaké pružinové oceli a tudíž nesvařitelný.
Vlastní oprava
Z původní součástky jsem odbrousil vrstvu odpovídající síle ulomené branže.součástku jsem nalepil na listovou pružinu,tuto vyvrtal v místě osy a vybrosil obrys.Poté jsem součástku odlepil a pomocí osy sestavil do výsledného tvaru.Slepil a provrtal obě součástky v místě oválného výběžku,otvor opatřil závitem M1,6 a spojil šroubem,který jsem zapiloval.
Včlenění a timing
Eingliedrung neproběhlo vhodně,neboť posunovač zabral díve,než se otevřela aretace.Bylo třeba upravit timing zámku.To jsem provedl vyvrtáním dírky 1,1mm nad boční zub kohoutu a do vzniklého otvoru jsem zatloukl pružinový drát 1,1mm.Tím došlo k dřívějšímu nadzdvižení Arretierklinke a delší době otevření.
--
závěr- sdělení popisuje možnost kompletace zámku výrobou technologicky náročné součástky bez nutnosti tepelného zušlechtění a úpravu timingu původní autorovou metodou.Smyslem sdělení je umožnit opravu nekompletních nebo porouchaných sběratelsky cenných revolverů Coltova typu.

[maldigola]

Revolverové náboje do roku 1941

Jedná se o kompilát z různých zdrojů,pokud je tam otazník,počítá se navážka černého prachu jako 1/7-1/9 hmotnosti střely.

[maldigola]

revolverové náboje do r. 1941-část 2.
zde jde o vyhledání použitelné nábojnice.Když se na to srovnání podíváme,vypadá to,že náhradou za nábojnici .44 SW russian by měla být zkrácená .44 Rem.Magnum-což někdy je a někdy není.Ze 6-ti komor SW Russian nebo Reichsrevolveru lze nabít tak 3,možná 4.
Takže to berme s rezervou....

[maldigola]

no a ještě zbývají lefošáky.Není žádný důvod považovat je za nějaké méněcenné outsidery,stačí naučit se dělat do nich náboje-moje babička mi vždycky říkala abych to dělal takto: nachystáme si kokilu a poloplášť podle tabulky-zahřejeme poloplášť na lžičce a olovo vlijeme do kokily.Do vzniklé dutinky uděláme dírku pro kousek pružinového drátu a dovnitř vlepíme sek. lepidlem roznětku pinzetou.Přidáme prach v 1/10 hmotnosti střely a usadíme střelu.No a je to,to je radosti!
-----------
střelba z lefošáku je v jistém ohledu spolehlivější než z revolveru se středovým zápalem,kde starým revolverům vytíkají roznětky a brání otočení válce,na druhou stranu si neumím představit,co se stane,když nabitý lefošák spadne na zem...

[maldigola]

o hmotnosti navážky černého prachu v revolverových nábojích .
