maldigola · Příspěvek od **maldigola** » 01 črc 2008 14:02

Colt SAA,peacemaker.Není výjimečný vůbec ničím,vyjma svého úspěchu.
Důvod toho úspěchu je taky nejasný.Snad že šlo o masově rozšířenou zbraň díky Mexické válce.Osobně se domnívám,že poměry jednotlivých částí se bezděčně strefily do tzv.zlatého řezu.Dá se to přepočítat,ale všimněme si,jak změna těchto poměrů působí u různých napodobenin kýčovitě.

maldigola · Příspěvek od **maldigola** » 04 črc 2008 07:53

Velodog- krátce po vzniku náboje do velodogu se objevil náboj .22LR s bezdýmným prachem a ten byl o hodně silnější než velodog.Logicky by z toho vyplývalo,že by měl vzniknout náboj velodog s bezdýmným prachem,jenže se to nestalo-náboj .22 magnum se objevil snad o více než 50 let později.

maldigola · Příspěvek od **maldigola** » 04 črc 2008 08:13

warnant

maldigola · Příspěvek od **maldigola** » 04 črc 2008 08:19

wertz-spojuje nevýhody automatické pistole s nevýhodami revolveru.

maldigola · Příspěvek od **maldigola** » 04 črc 2008 08:37

Wood-no nevím,jestli jsem to správně pochopil,ale když stisknu spoušť,tak
nearetuju.Na tom prostředním obrázku je nabíjecí klapka jako u jednoho typu lefošáku.(Kdopak byl asi první)

maldigola · Příspěvek od **maldigola** » 04 črc 2008 10:01

spirlet

Apevia · Příspěvek od **Apevia** » 04 črc 2008 10:26

2Maldigola: Tyhle krásny "hračky" jsou všechny Tvoje?

maldigola · Příspěvek od **maldigola** » 04 črc 2008 11:02

jo,kéž by-jsou to staženiny z webu.Smysl toho je ten,abychom věděli co jak funguje a jaké to má součástky,což má smysl pro nás sběratele.

maldigola · Příspěvek od **maldigola** » 05 črc 2008 08:03

Forehand a Wadsworth-jestli mě paměť neklame,tak starý Alsop měl v Norwichi jednu továrnu a dvě dcery,no a ty dvě dcery si vzali pánové Forehand a Wadsworth a měli s nimi továrnu Forehand a Wadsworth.
..ať se na to dívám jak chci,pořád nevidím rozdíl mezi tímhle zámkem FW a SW russian.

maldigola · Příspěvek od **maldigola** » 05 črc 2008 09:59

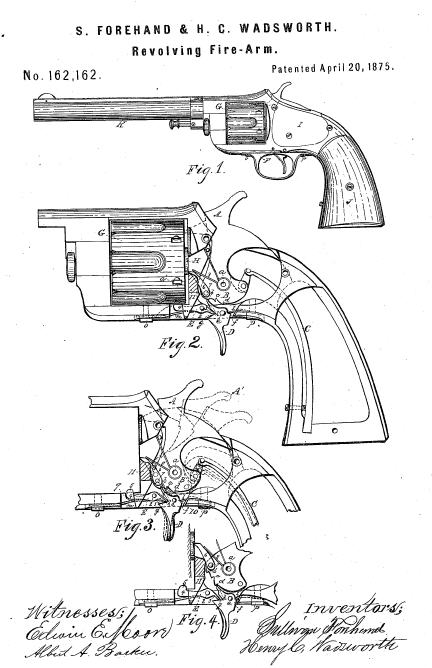

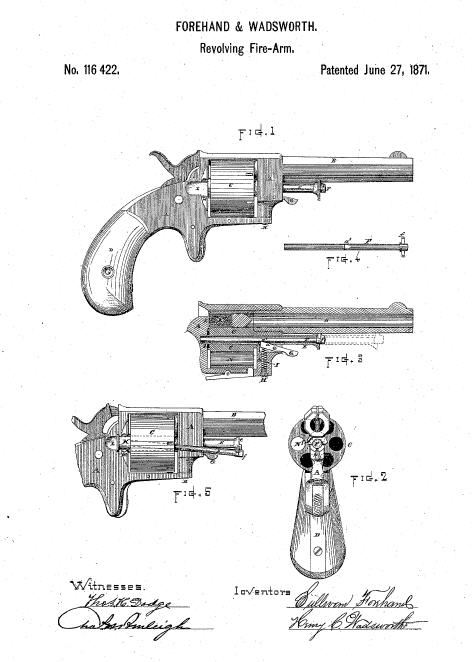

ještě dva patenty F W.Ten pákový záchyt osy válce,to byl skutečně přínos,ale ten druhý patent,to je přeci Gruler,typický pro Bacon.

maldigola · Příspěvek od **maldigola** » 05 črc 2008 10:08

čím vším ještě Colt umí překvapit-úžasná myšlenka,aretovat přímoběžnou tyčkou do dolíku na zadním čele válce.Něco podobného je jen u Le Mattu.(nebudeme-li uvažovat tu nablblou pseudoaretaci Mariette)
Jde o souhru dvou součástek-přímoběžná tyčka nad úrovní osy tlačená vzpruhou vpřed a zespodu zasouvaný klín páčky s osou poblíž palečníku.
Le Matt tam má cosi jako pérovou podložku.
Divím se,že se Coltovy revolvery neubíraly tímto směrem,bylo by to jednodušší ,ALE! -pokud to opravdu funguje.
...představuju si to asi takto-kohout se stáhne dozadu,klínek předozadně pohyblivý v ose zajede do vybrání v té aret.tyčce,ta se zasune dozadu,mezitím se otočí válec,a klínek vyjede nad tu tyčku když se kohout se zasekne o spoušť -nataženo,tyčka se vymrští vpřed a najde svůj dolík ve válci.
-spoušť stisknu,uvolní se kohout,ten se vymrští vpřed,klínek zajede do vybrání v tyčce a cpe se do ní,stahuje tak tyčku vzad-odaretovává,až je odaretován úplně,pak kohout narazí na piston.--jinak si to neumím představit,totéž by se stalo,kdyby tam byl pevný zub a ne páčka.Takže jsem to asi nepochopil-==rozumí tomu někdo líp?

maldigola · Příspěvek od **maldigola** » 06 črc 2008 11:04

Iver Johnson-v roce 1883 vyplatil společníka a z firmy Johnson-Bye vznikla firma Iver Johnson.Zemřel 1895,jeho žena pak vedla firmu dál -v r.1910 byl Iver Johnson největším producentem revolverů na světě,po WW I.nastaly těžkosti a firmu 2x prodali až zanikla někdy v 60.létech.
Hammer the hammer!-hlásaly reklamní plakáty s obrázkem,kterak šťastný zákazník bije kladivem do kohoutu.Podstatou úspěchu I.Johnosonových revolverů totiž byl přenašeč pulzů-taková destička která se při stisknutí spouště zasunula mezi kohout a úderník.Takže pokud se spoušť nestiskla,tak jste do toho mohli mlátit třeba kladivem a rána nevyšla.
....proč to píšu: protože v dubnu 1886 si Iver Johnson přihlásil patent na svůj system SA/DA revolveru a ten přenašeč pulzů tam nebyl.V témže měsíci t.j. duben 1886 si patentoval takový přenašeč pulzů Torkelson.Ti dva se znali,protože měli společný patent,kde ovšem ten přenašeč zase chybí.Kdo byl Torkelson nevím,možná konstruktér od Johnsonů,nicméně jeho nápady jsou pozoruhodné.

maldigola · Příspěvek od **maldigola** » 06 črc 2008 11:13

Torkelsonovy konstrukce:patenty 391213 a 391214 ukazují řešení aretace válce,patent 339346 drawing 2 je druhou stranou patentu na přenašeč pulzů uvedeného výše.Zde stojí za povšimnutí vyobrazení přenašeče,jehož součástí je úderník.

SINCITYMAN · Příspěvek od **SINCITYMAN** » 06 črc 2008 11:41

Maldigola:SAA a válka s Mexikem,to jsi spíše myslel Walker colt ne?Ten měl ostatně mechanismus,který Coltovi vydržel až do SAA,to je pravda....v době zavedení SAA do armády snad zrovna USA s nikým neválčily...krom indiánů...

Jinak je SAA opravdu úžasná zbraň,která díky masovosti výroby předstihla většinu svých konkurentů....touto zbraní byl vývoj jednočinných revolverů prakticky dokončen,dále bylo nutno jíti jinými cestami,jako je DA mechanismus a výklopný válec(Colt),nebo lámací revolver(SW a Webley)....

maldigola · Příspěvek od **maldigola** » 06 črc 2008 13:21

jo,máš pravdu,nebyla to válka s Mexikem,ale se Španělskem.Jinak to platí.(Walker měl jinou bicí pružinu,ráda praskala).Netvrdil bych,že byl vývoj SA revolverů ukončen-jsou tu celkem nové patentyRugera, Bakera,Casulla a dalších.DA a SA/DA mechanismy jsou spíše evropská záležitost a byly už v době,kdy ještě byly revolvery předovky.Za vrchol SA revolveru té doby bych,technicky, spíš považoval SW Shofield.
Ale to nic neubírá na skutečnosti,že peacemaker je prostě nádherná zbraň.
